LHF Baureihe

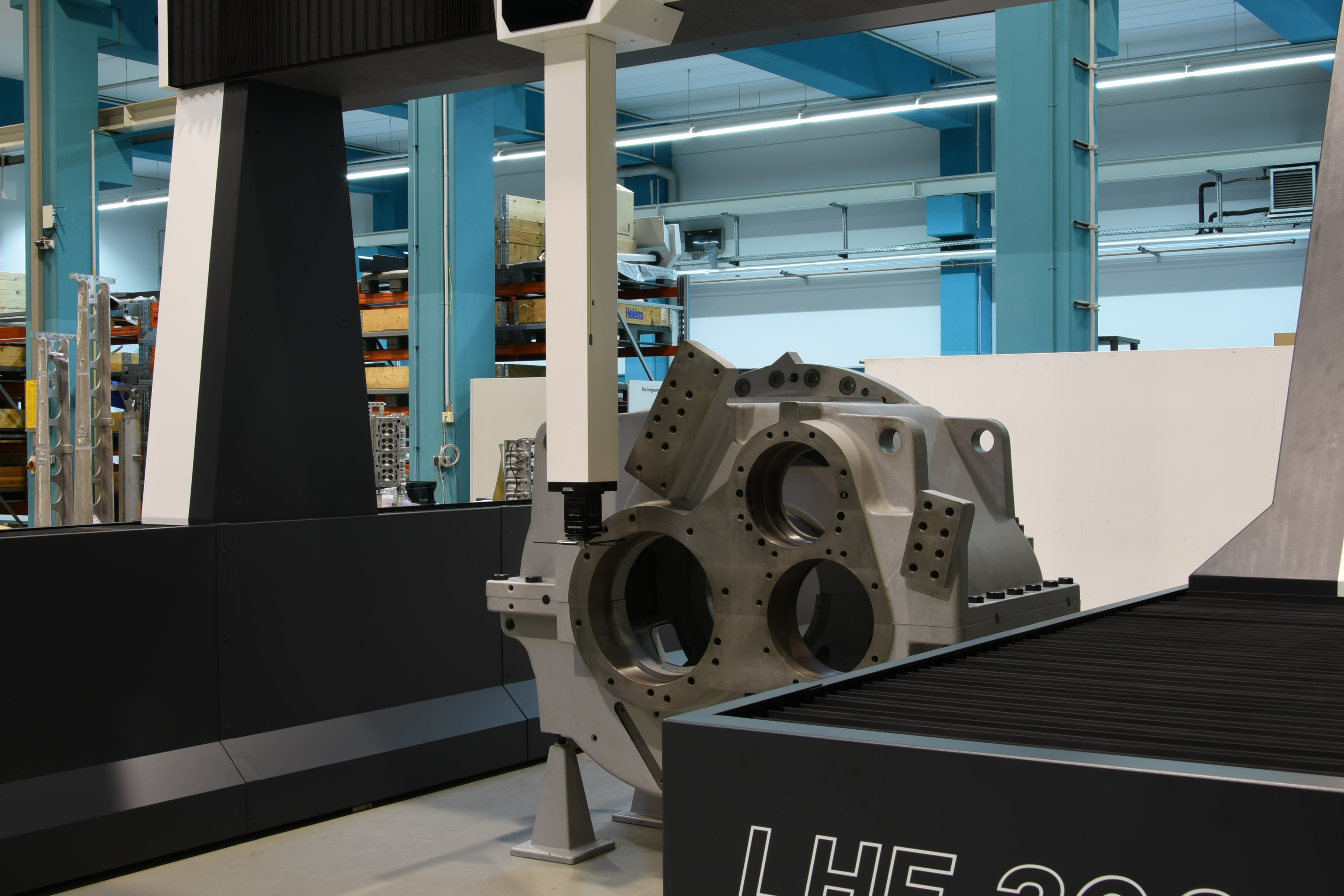

Die LHF ist ein CNC-Koordinatenmessgerät mit Luftlagerung auf Führungsbalken, welches für das hochpräzise Messen von großvolumigen und komplexen Werkstücken konzipiert wurde. Ihre ebenerdige Bauweise ermöglicht einen hervorragenden Zugang zu einem großen Messbereich mit höchster Bewegungsfreiheit.

No items found.

Features

Ergonomisches Design

Einfache Bedienung | Einfache Wartung | Einfaches Beladen

Höchste mechanische Präzision

Temperaturstabile Struktur | Handgefertigt | Luftlagerführungselemente in allen Achsen

Hohe Flexibilität

Kundenspezifisches Messvolumen | Datenkompatibilität zu anderen WENZEL-Systemen | Beladungssysteme | Automationslösungen

Niedrige Betriebskosten

Geringer Luftverbrauch | Zuverlässige und günstige Ersatzteile | Weniger Aufwand bei der Rekalibrierung

Vielfältige Sensoroptionen

Schaltende Sensorsysteme | 3- oder 5-Achsen-Scannen | Optische Sensoren

Varianten & Baugrößen

Name
Nettogewicht
UID0001
Raumbedarf
UID0003
Genauigkeit
UID0002
Messbereich
UID0005
LHF 2517
3,5 + L / 450
2500 x 4000/5000/6000 x 1700
LHF 3020
4,6 + L / 450
3000 x 4000/5000/6000 x 2000
LHF 3025
5,6 + L / 450
3000 x 5000/6000 x 2500
LHF 4025
6,6 + L / 450
4000 x 5000/6000 x 2500
LHF 5025
7,6 + L / 450
5000 x 5000/6000 x 2500
LHF Baureihe
No items found.

Industrielle Computertomographie

Ihre ebenerdige Bauweise ermöglicht einen hervorragenden Zugang zu einem großen Messbereich mit höchster Bewegungsfreiheit. Der Messbereich in der Y-Achse ist in der Standardausführung bis zu einer Länge von 12 Metern verfügbar. Ein Doppelantrieb in der Y-Achse der LHF macht diese in puncto Dynamik unschlagbar. Thermische Einfl üsse der Umgebung auf Maschine und Werkstück können optional mittels einer automatischen Temperaturkompensation korrigiert werden. Messgeräte der LHF Baureihe sind in den Genauigkeitsklassen Standard, Premium und Premium-Select erhältlich.

Anwendungsgebiete

Die WENZEL LHF ist für das hochpräzise Messen von großvolumigen und komplexen Werkstücken konzipiert. Sie wird bei innovativen Mittelständlern genauso eingesetzt wie in weltbekannten Großkonzernen – oder einfach überall dort, wo hohe Messanforderungen den Anspruch definieren.
